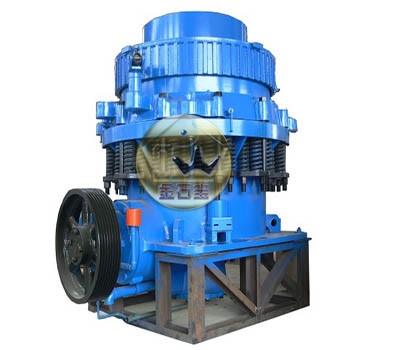

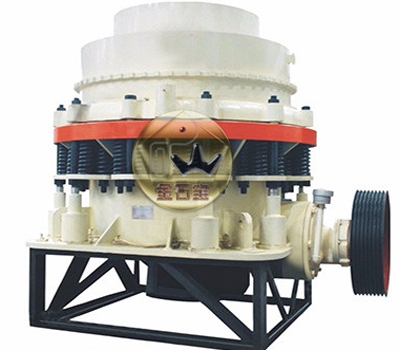

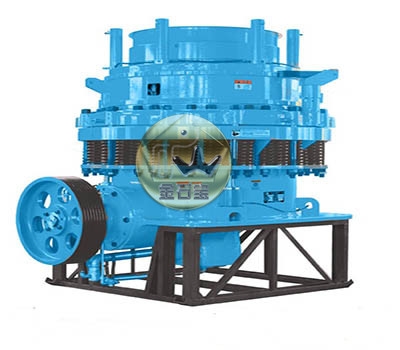

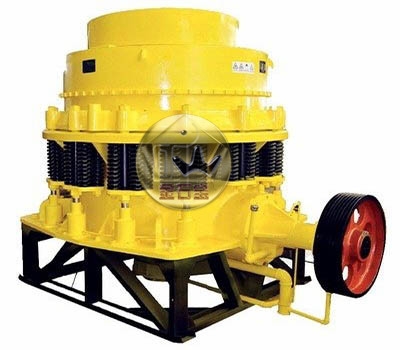

圓錐破碎機
特點
1、 破碎比大、生產效率高
2、易損件消耗少、運行成本低
3、 層壓破碎、成品粒形好
4、 液壓保護及液壓清腔、自動化程度高、減少停機時間
5、 稀油潤滑，提高使用壽命
6、多種破碎腔型、應用靈活、適應性強
7、維修簡便、操作使用方便
一、 概述
圓錐破碎機適用于冶金、建筑、筑路、化學及硅酸鹽行業中原料的破碎，根據破碎原理的不同和產品顆粒大小不同，又分為很多型號。破碎機廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門。圓錐破碎機破碎比大、效率高、能耗低，產品粒度均勻，適合中碎和細碎各種礦石，巖石。
二、 結構

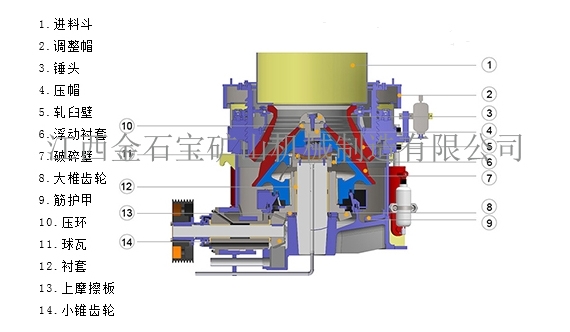

圓錐破碎機結構簡介:圓錐破碎機其結構主要有機架、水平軸、動錐體、平衡輪、偏心套、上破碎壁(固定錐)、下破碎壁(動錐)、液力偶合器、潤滑系統、液壓系統。
三、工作原理
圓錐破碎機的電動機通過傳動裝置帶動偏心套旋轉，動錐在偏心軸套的迫動下做旋轉擺動，動錐靠近靜錐的區段即成為破碎腔，物料受到動錐和靜錐的多次擠壓和撞擊而破碎。動錐離開該區段時，該處已破碎至要求粒度的物料在自身重力作用下下落，從錐底排出。
四、技術參數
|
型號 |
破碎錐直徑 |
最大給料尺寸 |
排料口寬度 |
處理能力 |
電動機功率 |
主軸擺動次數 |
重量Weight（t） |
外形尺寸(長×寬×高) |
|
|
Type |
|||||||||
|
PYB |
600 |
600 |
65 |
12-25 |
40 |
30 |
356 |
5 |
2234×1370×1675 |
|
PYD |
35 |
3-13 |
12-23 |
5.5 |
2234×1370×1675 |
||||
|
PYB |
900 |
900 |
115 |
15-50 |
50-90 |
55 |
333 |
11.2 |
2692×1640×2350 |
|
PYZ |
60 |
5-20 |
20-65 |
11.2 |
2692×1640×2350 |
||||
|
PYD |
50 |
3-13 |
15-50 |
11.3 |
2692×1640×2350 |
||||
|
PYB |
1200 |
1200 |
145 |
20-50 |
110-168 |
110 |
300 |
24.7 |
2790×1878×2844 |
|
PYZ |
100 |
8-25 |
42-135 |
25 |
2790×1878×2844 |
||||
|
PYD |
50 |
3-15 |
18-105 |
25.3 |
2790×1878×2844 |
||||
|
PYB |
1750 |
1750 |
215 |
25-50 |
280-480 |
160 |
245 |
50.3 |
3910×2894×3809 |
|
PYZ |
185 |
10-30 |
115-320 |
50.3 |
3910×2894×3809 |
||||
|
PYD |
85 |
5-13 |
75-230 |
50.2 |
3910×2894×3809 |
||||
|
PYB |
2200 |
2200 |
300 |
30-60 |
59-1000 |
280-260 |
220 |
80 |
4622×3302×4470 |
|
PYZ |
230 |
10-30 |
200-580 |
80 |
4622×3302×4470 |
||||
|
PYD |
100 |
5-15 |
120-340 |
81.4 |
4622×3302×4470 |
||||
